3 数据可视化

3.2.1 投影

首先我们对地图做投影变换。选中数据管理工具-投影和变换-要素-投影。

设置输入和输出。点击输出坐标系一栏旁边的按钮。

选择“投影坐标系”。

这里演示的数据是中部地区，因此选择Asia。请根据实际情况选择适合的坐标系。

选好投影坐标系后，点击“确认”导出。

3.2.2 新建空白地图

导出投影后，由于ArcGIS文档的数据视图采用第一个导入的数据源的坐标系，因此需要新建文档。点击工具栏的“新建”。

选择一个空白地图。

不保存当前文档。

3.2.3 关联属性表

加入之前投影的数据。右键选择连接。

选择被连接的表的匹配关键字列。

选择要连接的表，以及连接字段。

根据需要选择保留所有记录或仅保留匹配记录。

连接是暂时的。可以选择导出数据，以保存连接后的属性表。

3.2.4 分级色彩

现在地图已经有了属性。我们打开右键编辑图层属性，切换到符号系统一栏。

选择字段。这里以性别比为例。

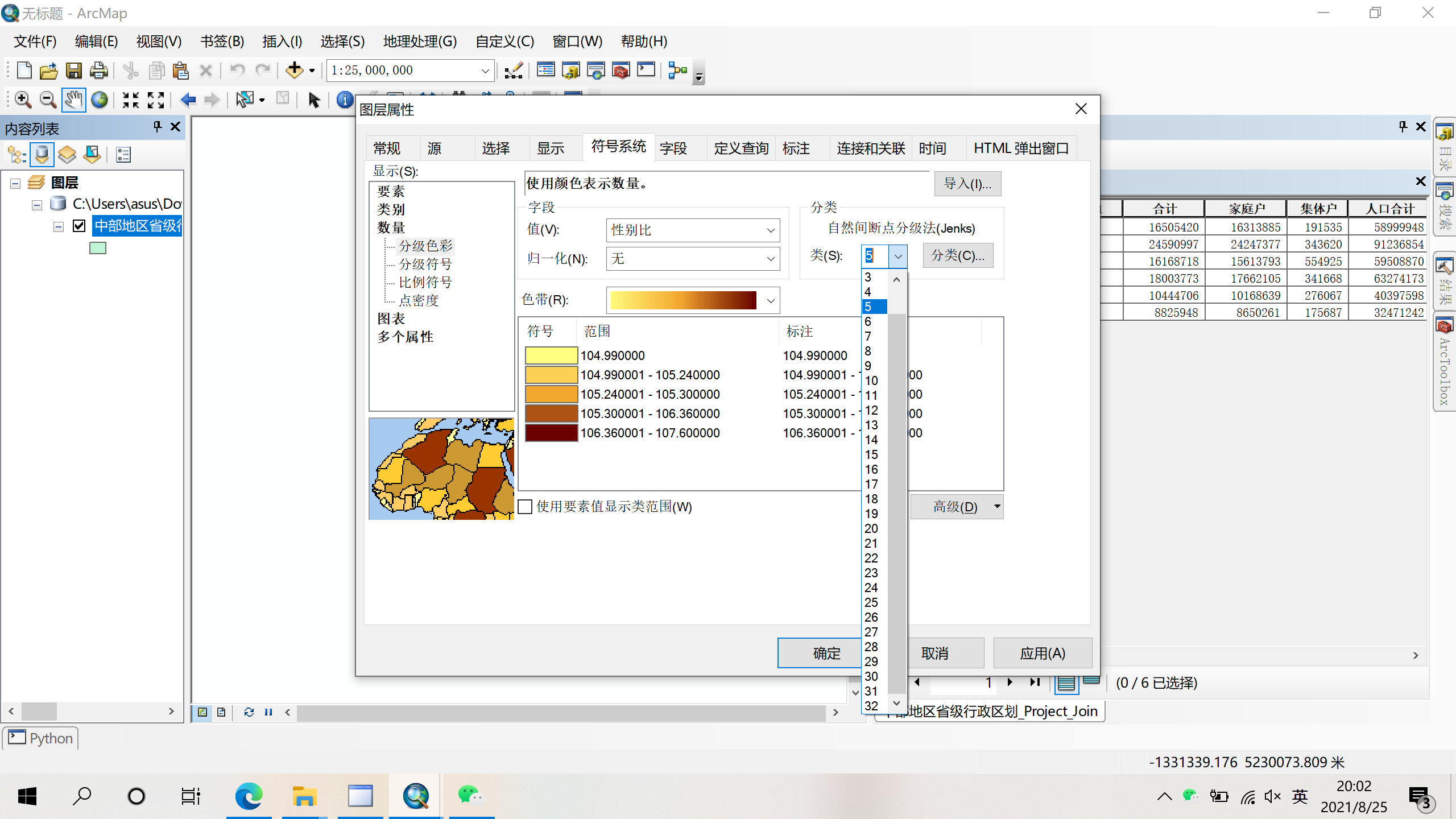

分类处可以选择类别数。

按下“分类”按钮，可以修改分类方式。这里全部选择默认方式。

点击“应用”，查看效果。

3.2.5 地图布局

在绘制地图时，有时需要绘制分图。由于公开放在网上的中国地图需要仔细核查，并送审，为方便起见我这里以绘制美国地图为例。

点击菜单栏-视图-布局视图。

切换到布局视图后，在纸张外部右键，选择“页面和打印设置”。

根据实际需要调整页面方向和大小。

3.2.6 添加图例

出版物地图需要图例。选择菜单栏-插入-图例。

选择需要添加的项，可以添加多个图层的图例。

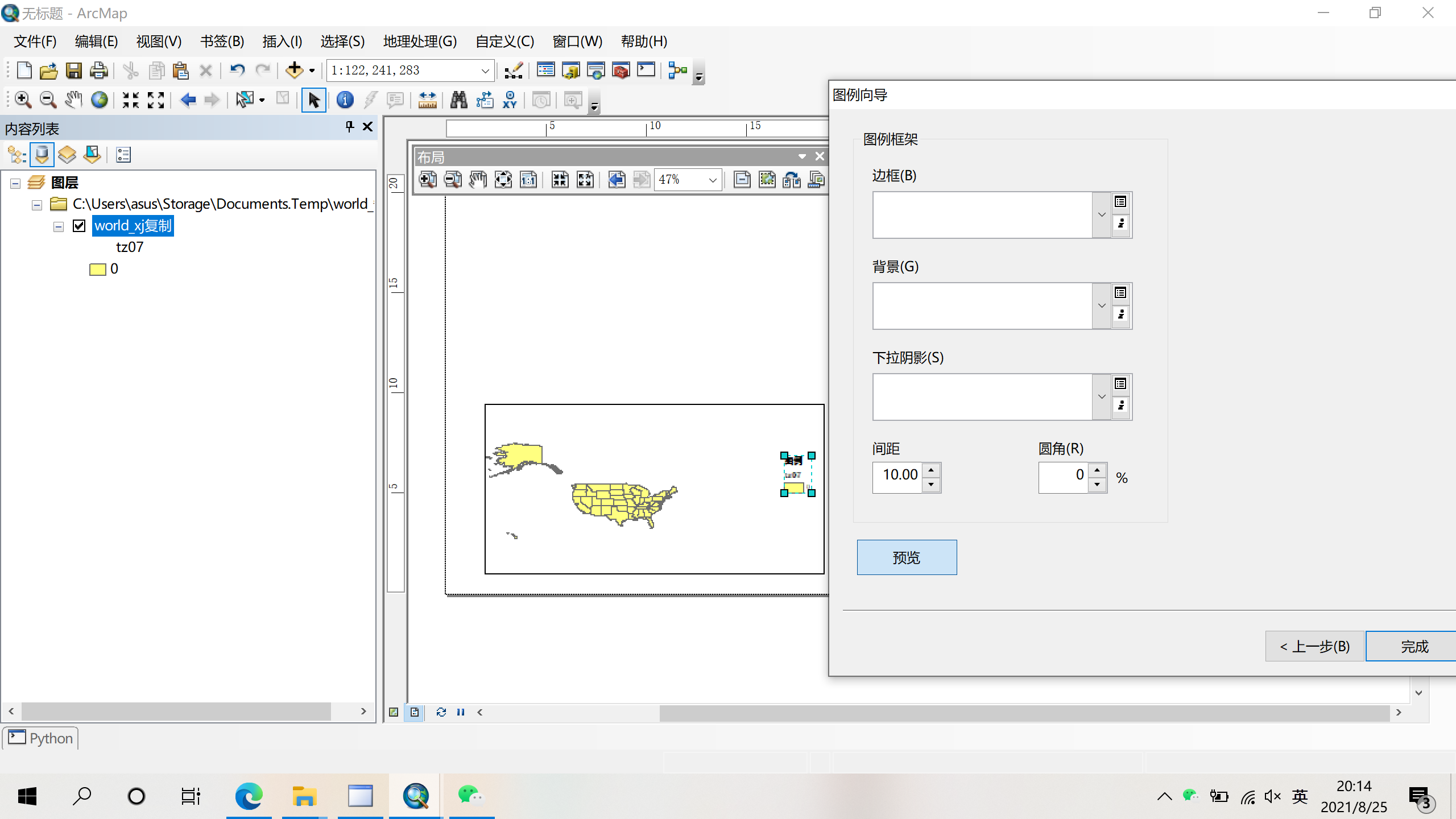

自行调整图例样式。

点击“预览”查看图例。无误后，点击“完成”。

在符号系统中，可以设置图例的小数位数。跳回到中部省份性别比地图。我们选中所有符号。

右键选择“格式化标注”。

这里选择2位小数，点击确定。

演示完标注格式化，跳回美国地图。

右键图例，打开属性。

在“项目”一栏，可以勾选选择要素计数，并设置格式。

点击“应用”查看效果。

在“布局”栏，可以选择图例的形状。

点击“应用”查看效果。

3.2.7 添加分图

如果要插入分图，需要选择插入-数据框。

选择现有数据框中的所有图层。

复制。

粘贴到新建数据框。

调整分图中的图形时，使用选择工具选中数据框，然后切换到手形工具，拖动图层。同时使用放大按钮和缩小按钮调整。

拖动数据框时，鼠标切换到选择工具。

3.2.8 添加指北针

点击插入-指北针。

选择心仪的指北针。

3.2.9 添加比例尺

点击插入-比例尺。

选择心仪的比例尺。

右键图例，选择属性，以调整图例。

调整单位和单位标准位置。

3.2.10 添加标题

点击插入-文本。

输入文本后，右键属性，调整字体。

3.2.11 保存为图片

选择文件-导出地图。

选择分辨率、图片格式和导出位置。

3.2.12 添加分级符号

地图上可以展示多个字段。但是一个图层只能展示一个字段。因此我们需要复制一份图层。

编辑第二个图层的符号系统，选择“分级符号”，用符号大小表示区域内人口数。

点击“应用”浏览效果。

设置当前图层的填充为无颜色，以显示性别比数据。

点击“应用”浏览效果。

3.2.13 保存图层文件

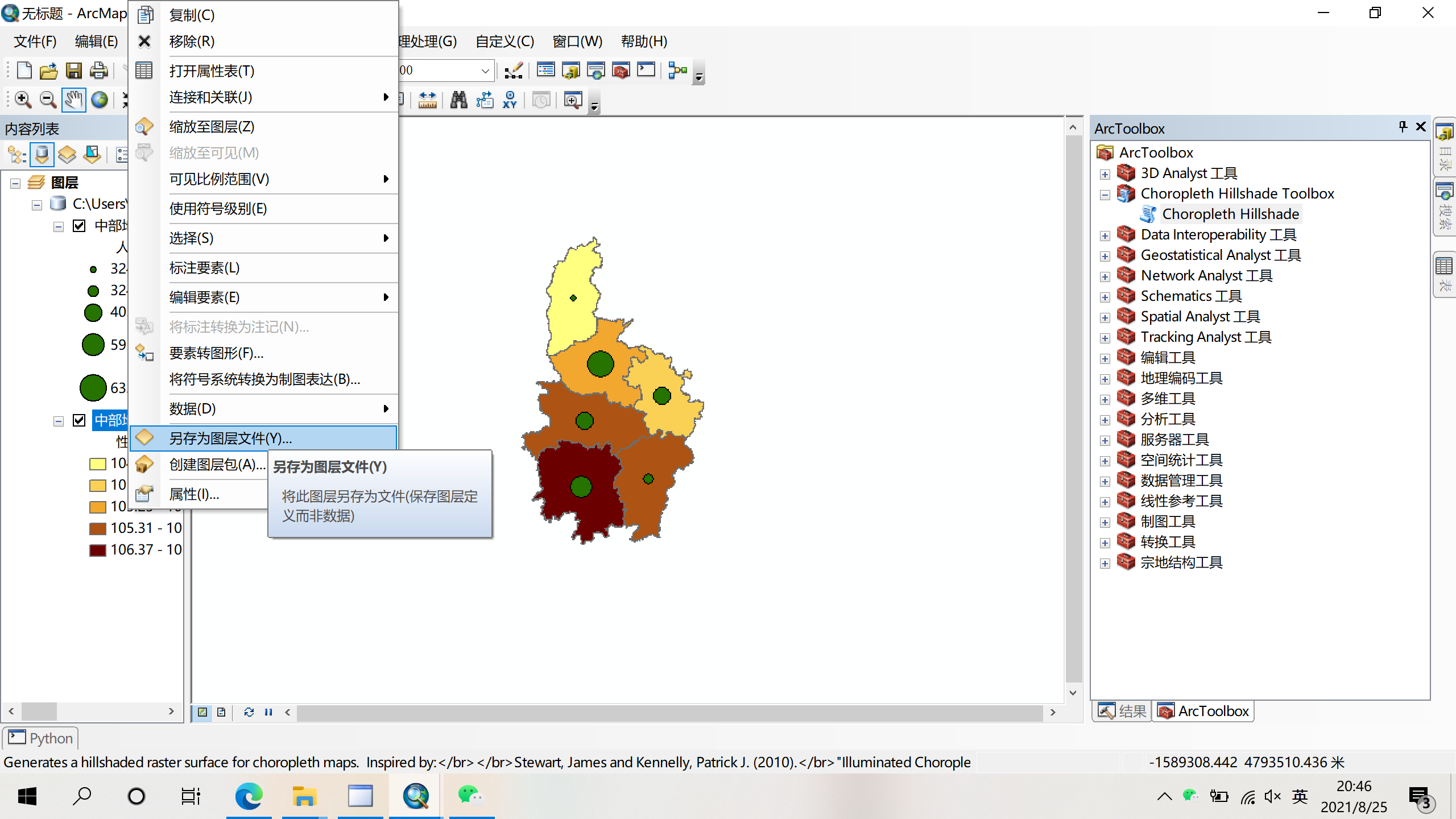

我们可以将图层文件导出。右键图层，选择另存为图层文件。

选择保存位置即可。

3.3.1 使用自定义扩展

有一些ArcMap扩展可以绘制带有高度的图形。这里不做演示，只告诉大家怎么添加加载项。右键ArcToolBox，选择“添加工具箱”。

选择要添加的工具箱即可。

3.3.2 使用ArcScene

ArcGIS Desktop的组件ArcScene可以用于绘制立体地图。我们打开ArcScene。

新建文档，加载刚才导出的图层。

类似于ArcMap中，右键属性。

选择“拉伸”一栏，勾选“拉伸图层中的要素”。

点击“拉伸值或表达式”文本框旁边的计算器图标。

这里选择人口数。

选择拉伸方式。

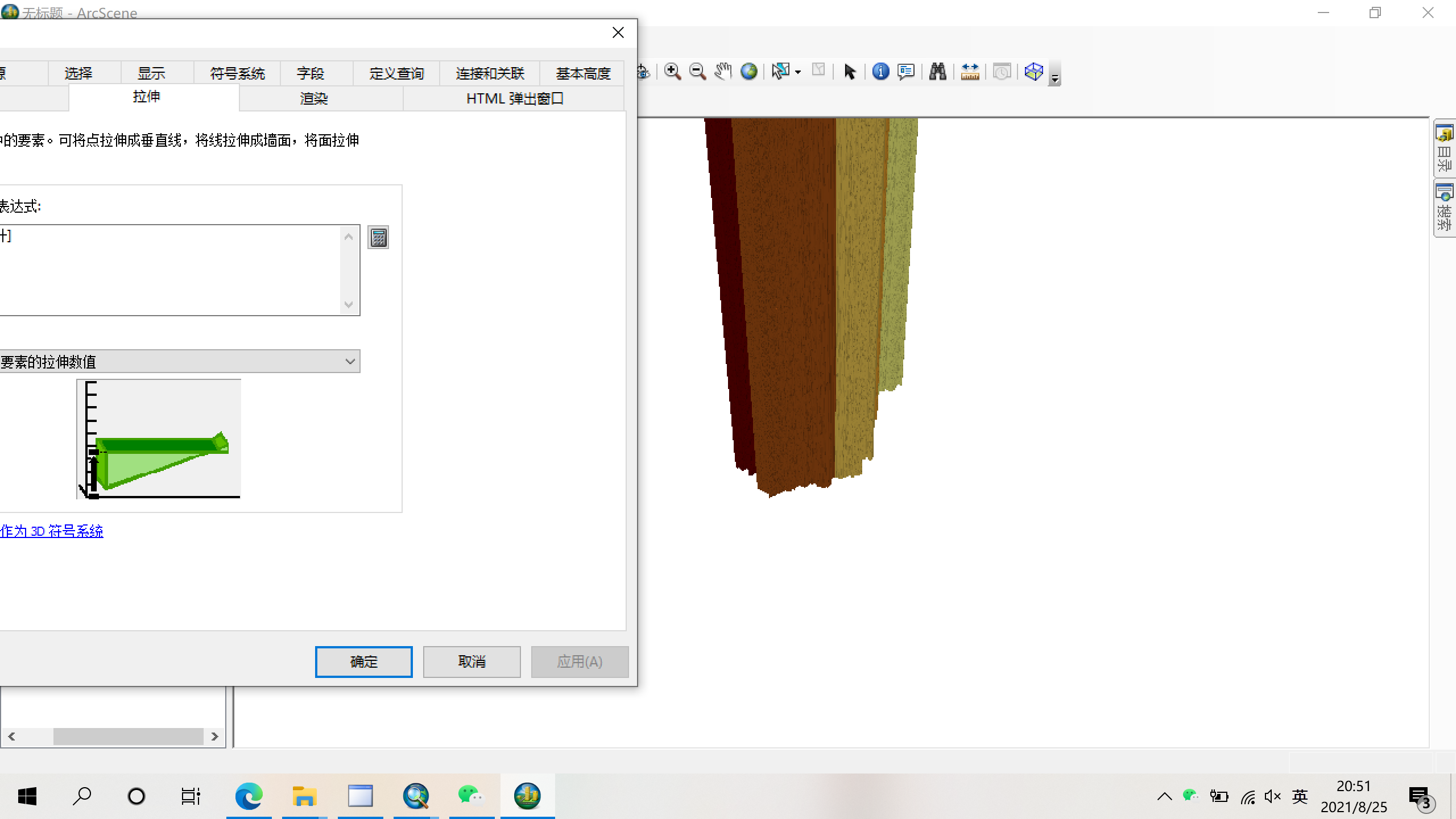

点击应用。发现太高了。

在计算器中将字段除以500以压缩高度。
